Description
Die LP-Außenzahnradpumpen sind für moderne Hydraulik-Anlagen entwickelt. Sie sind hydrostatisch ausgeglichen und haben druckkompensierte Wellenlager. Auf Grund Ihrer leistungsfähigen Eigenschaften und langen Lebensdauer bei geringem Wartungsaufwand sind die LP-Pumpen für einen breiten Einsatz geeignet.
Lieferbare Ausführungen

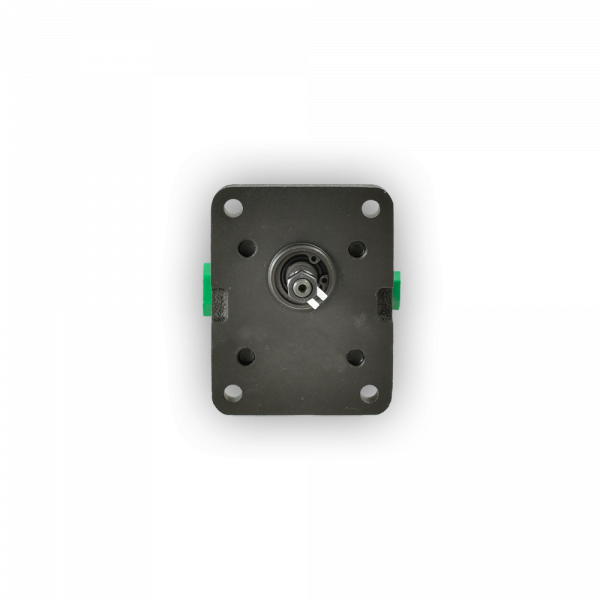

Ausführung „A“: Pumpe mit freiem Wellenende
Ausführung „Z“: Mit Kupplung und Pumpenträger (Bitte Motorabmessungen angeben)
Ausführung „ZN“: Als komplettes Aggregat, mit kompletter Kupplung, Pumpenträger und Motor
Anlagen: Leistung und Umfang gem. Kundenspezifikation
Optional sind viele Kombinationen kurzfristig lieferbar:
- Pumpen mit Vorsatzlager für Antrieb über Riemenscheiben, etc.
- Pumpen mit SAE-Anschlüssen und
- Doppelpumpen bzw. Mehrfachpumpen
Informationen zur Auslegung
Die Ölfiltration mit hohem Reinheitsgrad ist sehr wichtig, jede Ölverschmutzung führt zu höherem Verschleiß.
Darüber hinaus wird empfohlen, auf dem Behälter einen Luftfilter vorzusehen, um das Eindringen von Staub und Schmutz zu verhindern.
Ist es im Anlagenkonzept konstruktiv unvermeidbar, mit Saugfiltern zu arbeiten, so sind am Sauganschluss der Pumpe Saugfilter mit Bypass Ventil und eine oben angegebene Filterfeinheit vorzusehen.
Bei der Ansaugung sind unbedingt zu vermeiden:
- große Höhenunterschiede zwischen Pumpe und Tank
- lange Ansaugleitungen
- Leitungsänderungen, wie enge Winkel, Verringerung des Durchmessers, Schnellanschlüsse
Der Kraftschluss am Übergang der Pumpenwelle hat stets mit einer drehelastischen Kupplung zu erfolgen. Unter Vermeidung von Vibrationseffekten wird hierdurch die größtmögliche Pumpeneffizienz erreicht.
Die Anschlüsse an der Pumpe können durch optional erhältliche Anschlussflansche oder Verschraubungen nach DIN-3852 Teil 2 Form X (BSP-Gewinde) realisiert werden. Konische Einschraubelemente sind nicht zu verwenden.
Die Drehrichtung der Pumpen ist standardmäßig rechts (im Uhrzeigersinn auf das Wellenende gesehen). Werden linksdrehende bzw. reversible Pumpen benötigt, so ändert sich die Pumpen-Typen-Bezeichnung.
Bitte überprüfen Sie die korrekte Drehrichtung vor der Inbetriebnahme der Pumpe, da bei falscher Drehrichtung Schäden an der Pumpe entstehen können.
Zur Auslegung der Druckleitungen, empfehlen wir die Ölgeschwindigkeit mit v = 2 bis 5 m/s zu bemessen.
Zur optimalen Wärmeverteilung im Öltank sollte die Rücklaufleitung auf der gegenüberliegenden Seite der Saugleitung angeordnet werden. Alle Rohrleitungen müssen unterschächtig verlegt sein, um damit die Bildung von Schaum auszuschließen.
